桥架:从金属槽到智慧电气走廊

发布时间:2026年08月09日 14时00分00秒  · 分类:技术文章  · 发布部门:技术质量部  · 1545 次阅读

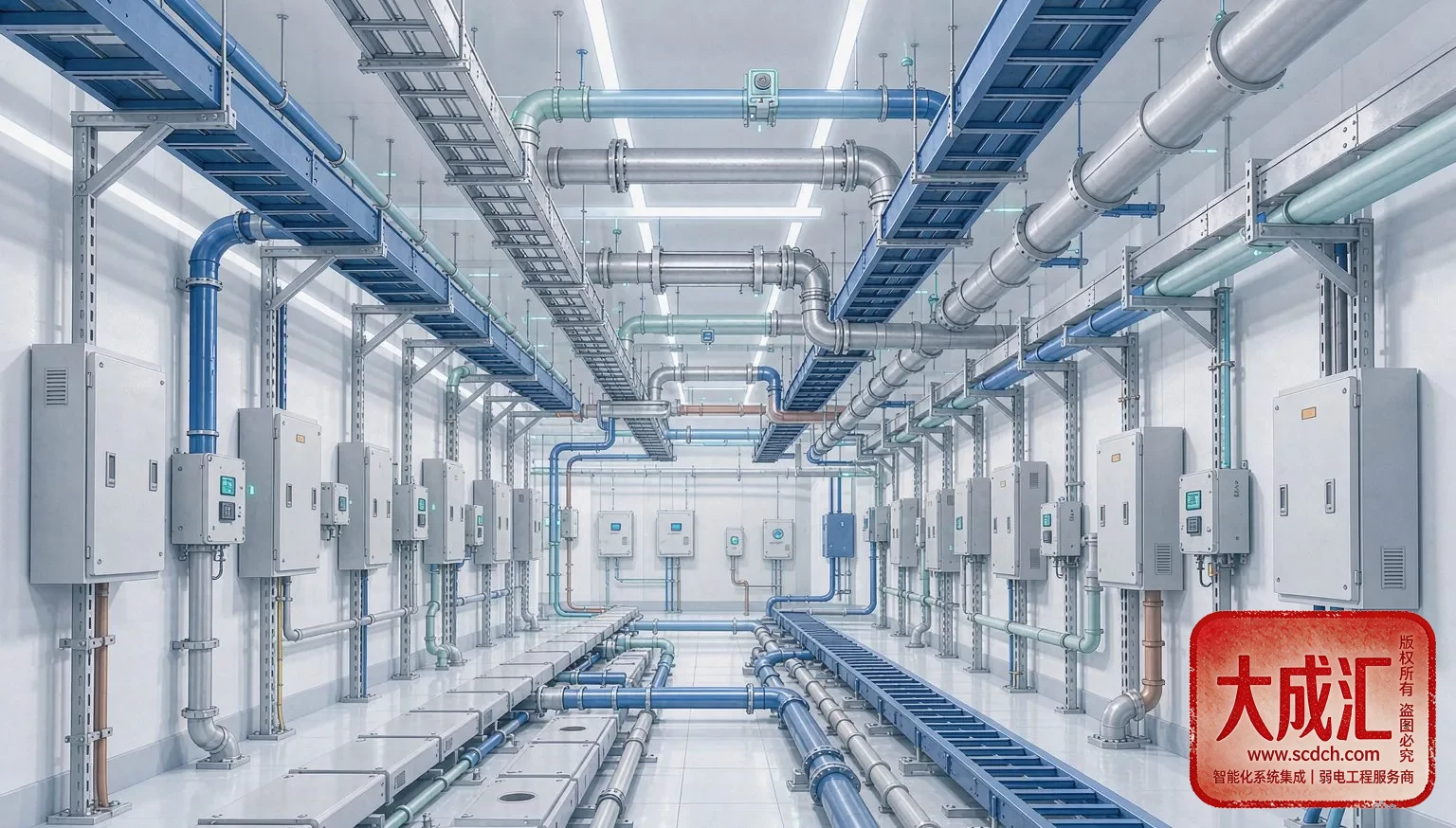

智慧电气走廊综合管路桥架概念图

智慧电气走廊综合管路桥架示意

一、综合管路桥架的角色演变

传统桥架是「线缆的容器」:负责把强弱电、通信、安防等线缆有序收纳、分隔与敷设。随着建筑智能化程度提升,桥架被赋予新的使命——在收纳之外承担状态感知、资产管理和绿色低碳职责,逐步演进为贯穿建筑的「电气走廊」。

我司在现场集成中,通常将桥架与综合管路作为弱电系统的「骨架通道」,其选型和敷设方式直接影响后期运维效率与扩容成本。

二、感温光纤与内置感知

智能桥架可在槽体内敷设感温光纤,或内置温度、气流、环境传感器,对线缆温升、局部过热点进行实时监测。一旦温度越限,系统联动报警并定位区段,把电气火灾隐患从事后处置前移到事前预警。

我方在集成中,通常将桥架感知数据接入楼宇自控(BA)或统一运维平台,与视频安防、能效管理共享同一监测界面。

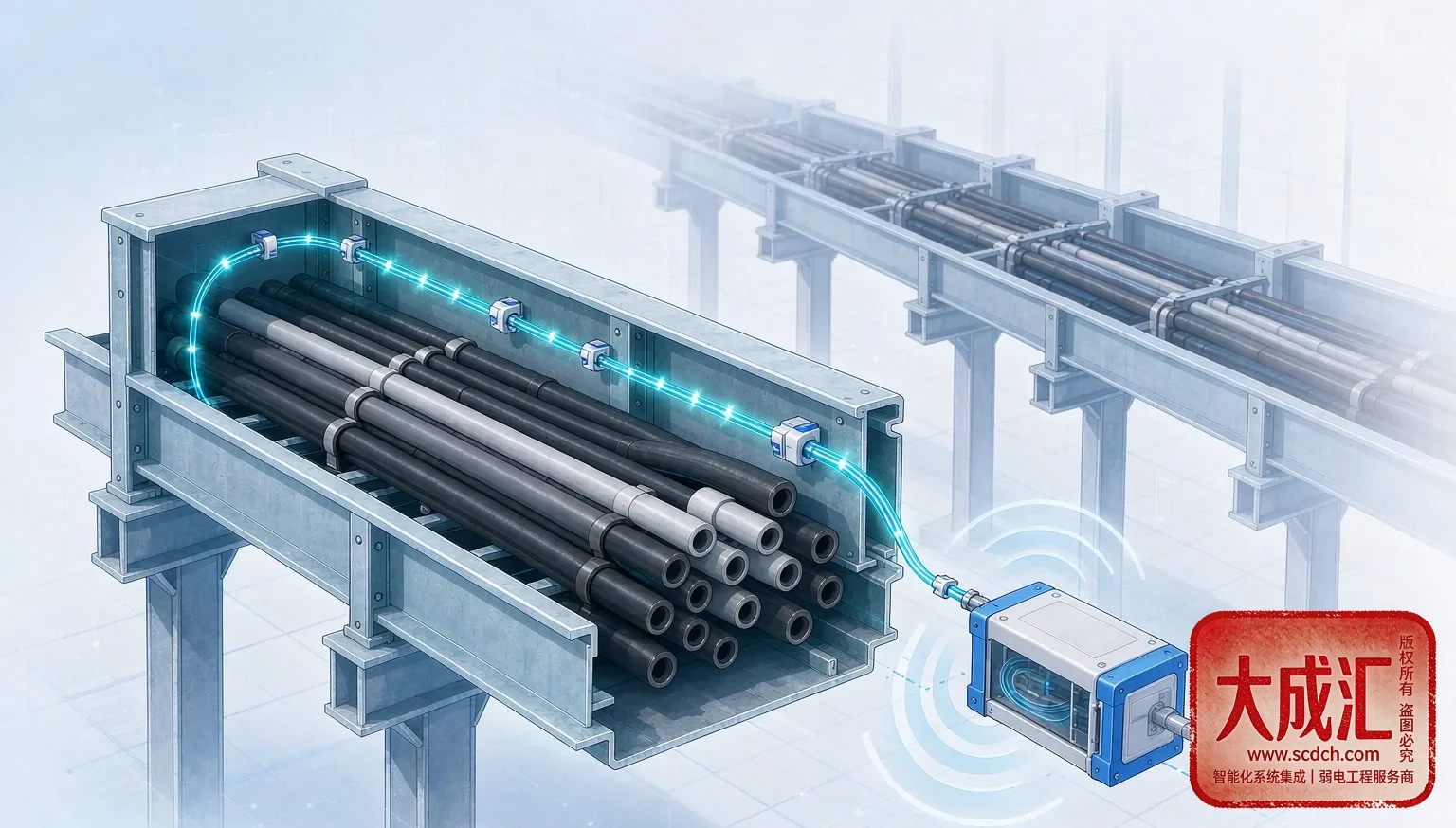

智能桥架内置传感与感温光纤示意

智能桥架内置传感与感温光纤示意

三、预制装配与快装卡扣

相比现场切割焊接,预制装配式桥架在工厂完成标准化段体与接头,现场通过快装卡扣拼接。工程实践显示,采用快装卡扣可使安装效率较传统方式提升约一半,并减少高空动火与焊接作业,利于安全与工期控制。

我司在方案阶段即按路由与荷载做预制拆分,把现场作业量前移到工厂,降低对施工环境的依赖。

四、瓦楞结构与减钢

采用瓦楞(波纹)截面结构的桥架,通过几何加强提升抗弯刚度,在不降低承载的前提下减少材料用量。行业资料显示,瓦楞结构相较传统平板结构可节约钢材约 20%–30%,兼顾强度与经济性。

我方在荷载核算后选用合适截面,使结构安全与资源节约同步达成,契合绿色建材导向。

维度 传统桥架 智能桥架
状态感知 无,依赖人工巡检 感温光纤/内置传感器实时监测
安装方式 现场切割焊接 预制装配 + 快装卡扣(效率约 +50%)
材料用量 平板结构用钢较多 瓦楞结构减钢约 20%–30%
资产管理 台账纸质/分散 二维码/RFID 一物一码

五、二维码与 RFID 资产管理

为每段桥架或关键节点附着二维码/RFID 标签,实现「一物一码」:扫码即可查看规格、路由、安装日期与维护记录,使隐蔽工程从「看不见」变为「可追溯」。运维交接、扩容改造时,资产盘点与定位效率显著提升。

我方在交付时同步移交数字化资产档案,让综合管路成为可持续运营的数据资产,而非一次性敷设。

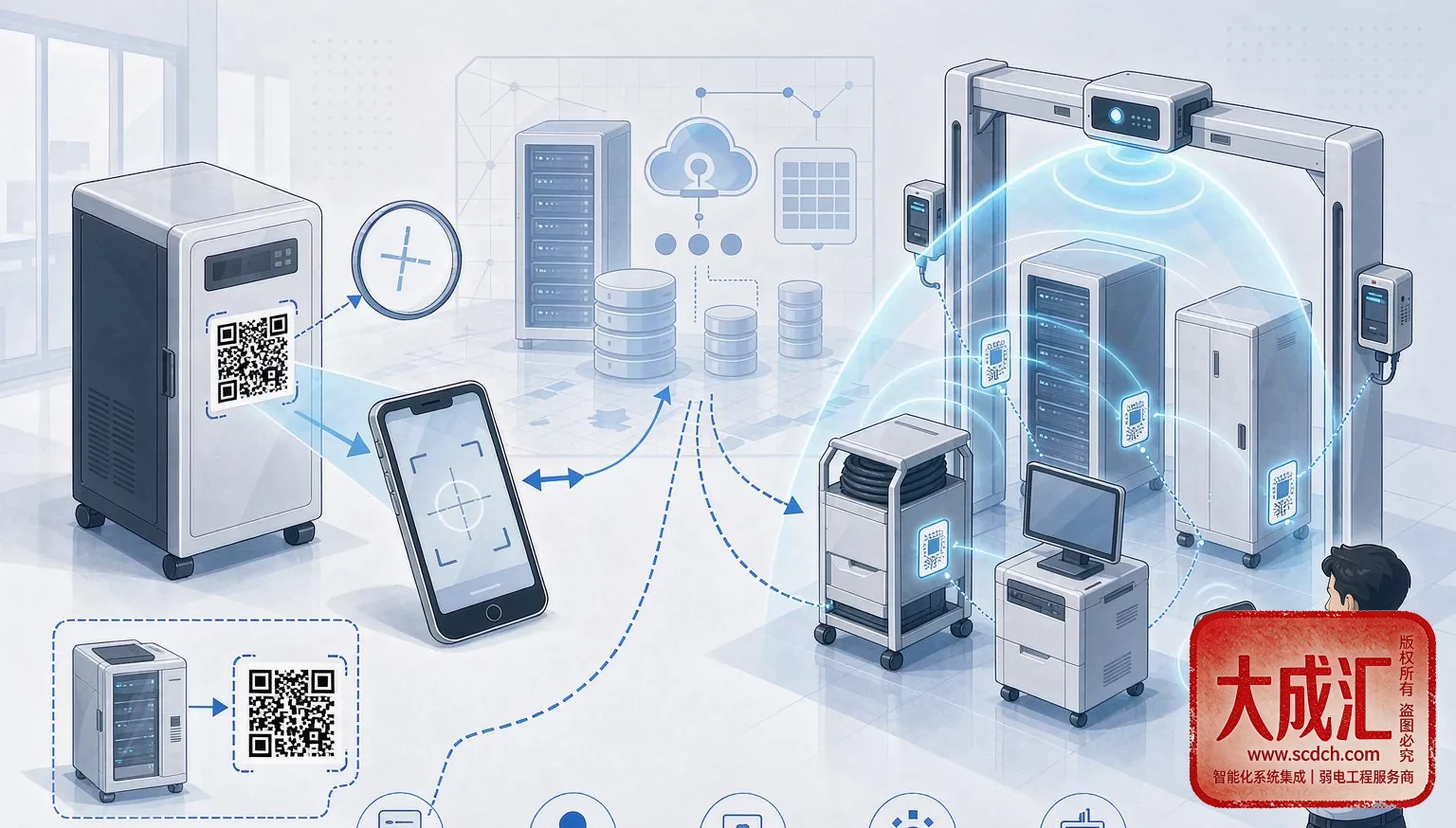

二维码与RFID资产管理示意

二维码与 RFID 资产管理示意

六、绿色长寿命与双碳导向

高质量桥架可按「与建筑同寿命」设计,行业常见目标为约 30 年的使用年限,减少中途更换带来的资源消耗与施工扰动。耐腐蚀镀层、可回收钢材与减钢设计,共同支撑建筑全生命周期的绿色低碳目标。

这与 GB/T 50378《绿色建筑评价标准》及国家双碳战略相呼应:在弱电集成环节通过材料与工艺优化,为建筑运营碳减排提供可量化的底层支撑。

七、我司工程落地要点

对弱电智能化系统集成商而言,综合管路与桥架是「三分设备、七分敷设」的典型体现。我方在设计中统筹路由、荷载、感知与资产编码,把桥架从被动通道升级为主动可管的智慧电气走廊。

桥架的智能化不在于「多加一块屏」,而在于让每米通道可感知、可定位、可长寿。这恰是弱电集成从「接通」走向「运营」的关键一跃。
